No kā ir izgatavoti presēšanas bremžu uzlikas? Kas ir Preses bremžu instruments?

Kas ir bremžu presēšanas preses?

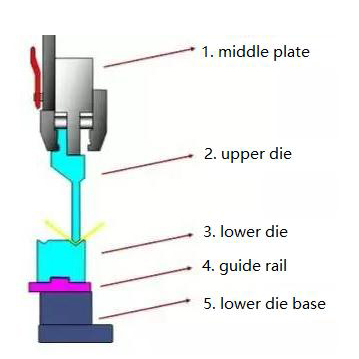

Preses bremžu presformas ir instruments, ko presbremzes izmanto, lai izveidotu lokšņu metālu. Šis instruments sastāv no dažādām daļām, un dažādie instrumenti sastāv no dažādām daļām.

Tas galvenokārt realizē detaļu formas apstrādi, mainot veidotā materiāla fizisko stāvokli. tas ir rīks, kas ļauj no sagataves izveidot noteiktas formas un izmēra detaļu, nospiežot presēšanas bremžu mašīnu.

Bieži lietotie presēšanas bremžu uzlikas

Parasti atloku malas augstums L≥3t (t = plāksnes biezums). Ja atloku malas augstums ir pārāk mazs, pat locīšanas veidnes izmantošana neveicina formēšanu.

Preses bremžu presformu klasifikācija

Punča veids	Galvenais pielietojums
Taisns sitiens	Izgatavotie leņķi ≥90°
Zoss kakla sitiens	Izgatavotie leņķi ≥90°
Akūts sitiens	Izgatavotie leņķi≥30°

Mirst

Punča veids	Galvenais pielietojums
Dziediet V die	1. Kamēr v leņķis = 88 (ref), var saliekt leņķus ≥ 90°
Dubultā V mirst	2. Kamēr V leņķis = 30° (ref), spēj saliekt leņķus ≥ 30°

Nospiediet bremžu segmentu

Parasti presēšanas bremžu perforatoru un presformu komplekta standarta garums ir 835 mm. Lai saliektu sagatavi dažādā garumā, perforators un presforma ir sadalīti zemāk norādītajos izmēros:

10+15+20+40+50+100+100+200+300=835

Preses bremžu uzlikas materiāli

Parasti presēšanas bremžu veidņu materiāli, tostarp T8 tērauds, T10 tērauds, 42CrMo un Cr12MoV.Cr12MoV arī ir labs materiāls. Izmantojot veiktspēju, var apmierināt, process

sniegums arī labs, bet cena būs augsta.

42CrMo ir augstas stiprības leģēts rūdīts un rūdīts tērauds ar augstu izturību un spēcīgu stingrību. Tas var darboties temperatūrā līdz -500 ° ℃.

Kā izvēlēties presēšanas bremžu parametrus Preses bremžu formas augstuma formula

- Gājiens (mm) = dienas gaisma - vidējā plāksnes augstums - augšējā matricas augstums - apakšējais matricas augstums (apakšējais matricas augstums - 0,5 V+t)

t = plāksnes biezums ( mm )

Dots: dienasgaisma 370mm, max gājiens 100mm

Sasniedzamība: gājiens = 370-120-70-75-(26-0,5*8+t)= (83-t)mm

Piezīme: 0,5 V < maks. gājiens

Lūdzu, ņemiet vērā, ka apakšējās formas pamatnei ir arī daudz dažādu augstumu, ko izmanto dažādiem ražošanas mērķiem. Tāpēc neaizmirstiet to, izvēloties apakšējo veidņu pamatni.

Apakšējās formas tips

Parasti apakšējam matricai ir viens V tips un dubultais V tips, starp kuriem tas ir sadalīts atdalītajā matricā un pilna garuma matricā. Atšķirīgo veidni izmanto citam izgatavošanas mērķim

Tomēr viena V veida veidnei ir daudz plašāks pielietojums nekā dubultā V formātam, savukārt atdalīto veidni izmanto plašāk nekā pilna garuma veidnes.

Apakšējā matrica v platums, V rievas leņķis

V rievas izvēle un plāksnes biezums (T):

T	0.5~2.6	3~8	9~10	≥12
V	6 × T	8 × T	10 × T	12 × T

Apakšējās formas V leņķis ir tāds pats kā augšējās formas leņķis.

Plāksnes biezums	≤0,6	1.0	1.2	1.5	2.0	2.5	3.0
Die platums	4	6	8	10	12	16	18

Lai kādā īpašā gadījumā locīšanai izvēlētos mazo v presformu, katra perforatora izkliedei jāpalielinās par 0,2 mm
